一、功能特點

我公司研發的產品，是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用微電腦控制，通過設計的精密測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量。用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。

該儀器具有對所測數據進行顯示、分析、存儲、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后，沒有專用測試手段的問題?？稍陔娏υO(shè)備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。

二、主要技術指標：

三、結構及面板說明

整個儀器由測量本體和標準行式打印機組成。其中測量本體采用獨立機箱結構，具有抗震、防電磁干擾特性。儀器的操作面板如圖1所示

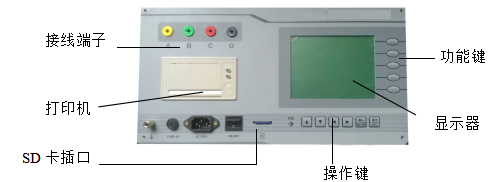

圖1 儀器的操作面板

ABCO：接線端子，A、B、C、O分別接黃、綠、紅、黑測試線。

顯示器：顯示儀器的功能菜單、測量結果、參數設置、故障指示、波形曲線等。

打印機：SP-H4015PK型微型高速打印機，用于打印測試結果、測試日期及時間。

SD插口：測試的數據可無限制的存貯在SD存儲卡上，極其便捷的實現數據的顯示、打印及文件管理。確認鍵：實現各級菜單選擇的最后確定。

退出鍵：實現各級菜單選擇的最后退出。

▲： 菜單向上移動,修改項數值加1,波形光標選擇,波形阻值放大。

▼： 菜單向下移動,修改項數值減1,波形光標選擇,波形阻值減小。

  ： 菜單向左移動,修改項數值加1,波形光標向左移動。

  ： 菜單向右移動,修改項數值減1,波形光標向右移動。
