尊敬的顧客

感謝您購買本公司產品。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。

我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。

由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身安全！

版權聲明

未得到本公司的書面許可，任何人不得以任何方式或形式對本手冊內的任何部分進行復制、摘錄、備份、修改、傳播、翻譯成其他語言、將其全部或部分用于商業用途。

免責聲明

本手冊依據現有信息制作，其內容如有更改，恕不另行通知。本公司在編寫該手冊的時候已盡最大努力保證其內容準確可靠，但本公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。

讀者對象

本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。

獲取技術支持

本公司提供全天候 7×24 小時的電話熱線服務?？蛻粼诋a(chǎn)品使用及網絡運行過程中遇到問題時請隨時與本公司電話熱線聯系。

慎重保證

本公司生產的產品，在發貨之日起一個月內，如產品出現缺陷，實行包換。三年內如產品出現缺陷，實行免費維修。三年以上如產品出現缺陷，實行有償終身維修。

安全要求

請閱讀下列安全注意事項，以免人身傷害，并防止本產品或與其相連接的任何其他產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。

只有合格的技術人員才可執行維修。

防止火災或人身傷害：

使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。

正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。

產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。

注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。

請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。

使用適當?shù)谋ｋU絲。只可使用符合本產品規定類型和額定值的保險絲。

避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。

在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。

請勿在潮濕環境下操作。

請勿在易爆環境中操作。

保持產品表面清潔和干燥。

目  錄

一、概述

二、工作原理

三、結構設計

四、主要技術參數

五、按鍵說明

六、接線圖

七、按鍵使用方法

八、參數設定說明 (請注意參數設定范圍)

九、參數設定方法

十、打印說明

十一、使用說明

十二、使用條件

十三、簡要的故障排除

十四、注意事項

十五、運輸與貯存

十六、開箱及檢查

十七、其它

十八、維護保養

一、概述

該試驗裝置是絕緣靴（手套）批量試驗的專用設備。也可以對安全工器具進行測試，例如絕緣桿、絕緣螺絲刀、絕緣墊等。是我公司根據絕緣靴（手套）的試驗要求，并遵從廣大用戶意見而設計生產的。該產品有效的解決了過去不規范試驗，提高了工作效率、保障了工作安全，是理想的絕緣靴（手套）專用設備。

該產品采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預。

二、工作原理

接入0～220V電源，根據電磁感應原理，使變壓器產生0～50KV工頻高壓至各電極，使絕緣靴（手套）獲得規定的試驗電壓。根據絕緣靴（手套）試驗規程，讀取、記錄測試參數。

三、結構設計

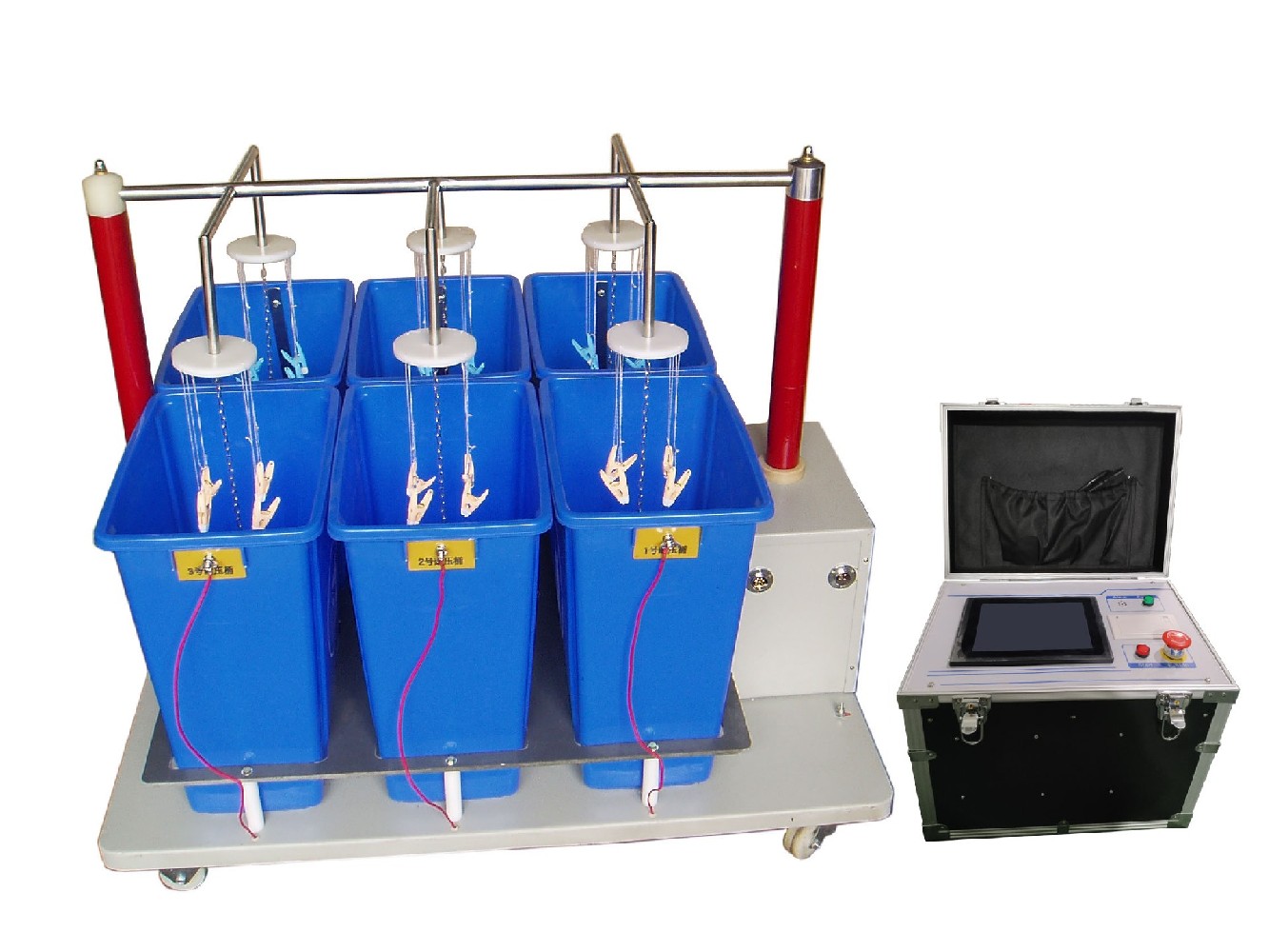

該裝置共由三部份組成：

1. 絕緣靴（手套）試驗車，試驗車由：移動托架；盛水水槽；電極桿支撐等組成；

2. 絕緣靴（手套）操作箱。

3.升壓變壓器（可另行購置）

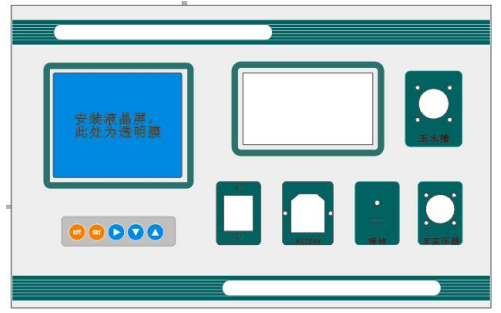

圖3-1  絕緣靴（手套）操作箱

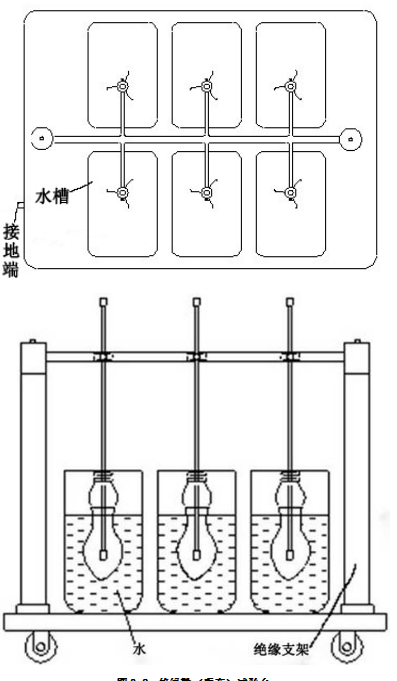

圖3-2  絕緣靴（手套）試驗臺

四、主要技術參數

1. 輸入電壓：AC220V   50Hz

2. 輸出電壓：0-50kV

3. 容    量：5kVA

4. 測試數量：每次6只

5. 測量數據：可顯示打印每只被試品電壓值；泄漏電流值

6. 過流保護；過壓保護；自定義時間、電壓、泄漏電流值

7. 液晶顯示，全中文菜單操作，帶打印

8. 測量準確度：電壓±2%（±3個字）電流±2%（±3個字）

9. 質量：絕緣靴（手套）操作箱12Kg    工頻耐壓試驗臺60kg

五、按鍵說明

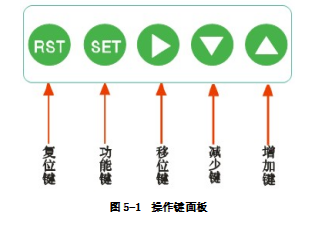

圖5-1  操作鍵面板

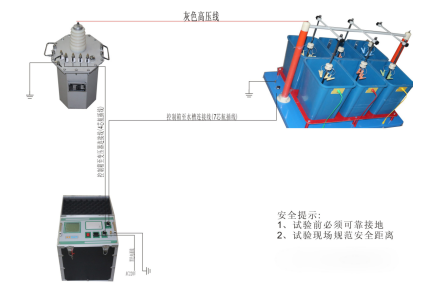

六、接線圖

七、按鍵使用方法

功能鍵——在測量狀態下，按一下“功能”鍵，進入密碼輸入界面，請輸入密碼（1818），然后按“功能”鍵進入?yún)?shù)設置狀態，通過“移位鍵”、“減少鍵”和“增加鍵”，可改變當前參數的設定值。

移位鍵——在參數設置狀態下，每按一下該鍵，設定值右移一位，被選定的位反白顯示。當移到末位時，再按移位鍵，將回到首位，如此循環。

減少鍵——在參數設置狀態下，每按一下該鍵，設定值將自動 減1，當減到0時，再按減少鍵，將回到9，如此循環。該鍵只能改變反白顯示的位。

增加鍵——在參數設置狀態下，每按一下該鍵，設定值將自動加1，當增加到9時，再按增加鍵，將回到0,如此循環。該鍵只能改變反白顯示的位。

八、參數設定說明 (請注意參數設定范圍)

九、參數設定方法

注：以下參數根據用戶被試品的要求進行設定

開機狀態：

此時操作員設置好所需參數以后,就可按開始測試

按操作鍵盤“功能”鍵進入密碼設置

通過 移位、增加、減少鍵確認進入界面，不需要輸入密碼。

按操作鍵盤“功能”鍵進入[目標電壓]設定

按操作鍵盤“功能”鍵進入[時間設定]

按操作鍵盤“功能”鍵進入[過流設定]

按操作鍵盤“功能”鍵進入返回工作界面，同時系統自動保存所設置的數據。此時就可進行升壓測試,如下圖

當某一路的泄漏電流達到所設定的過流值并超過時,此時會反白顯示,并且過流保護停止升壓調壓器自動歸零,出現以下界面:

上圖表示第六路的電流達到所設定的過流值

注意：

1. 請在測量前仔細檢查所有設置參數，非專業人員請勿隨意修改參數。

2. 請勿在測量過程中設置參數。

十、打印說明

試驗完成后按    鍵進入打印程序，如圖：

如上圖所示方可進行打印

注意：

1. 進行數據打印時，只能對當前測試的結果進行打印。

2. 用戶在測試前直接進入打印狀態進行打印，此時所打印出來的數據均為零。

打印樣式：

十一、使用說明

1. 使用前先將水電阻內注水（出廠時水電阻是空的，注水時不要注得太滿，淹沒電極即可），注滿水的水電阻安裝在移動托架上，再將電極桿支撐兩端插入絕緣撐桿和水電阻內。

2.將水槽注水（整個水槽三分之二），被試品注水，絕緣靴（手套）內外盛水呈相同高度，應有90mm的露出水面部分，并確保絕緣靴（手套）露出水面的部分干燥清潔，然后將高壓電極置于絕緣靴（手套）內并將絕緣靴（手套）夾好。

3. 絕緣靴（手套）試驗車上的接地端與地網相連，絕緣靴（手套）操作箱面板接地端也與地網相連并同試驗車上接地端在同一個接點位置接地網。

4. 檢查總電源是否與輸入電源一致（0～220V  50Hz），用操作箱配的多芯電纜把操作箱同試驗車相連接。

5. 合上電源開關,進入測量狀態，系統自檢幾秒鐘。

6. 按下測試按鈕,請注意顯示屏下方的提示，顯示屏上的高壓電壓欄應有高壓電壓顯示(kV),同時顯示6路的泄露電流值(mA)。

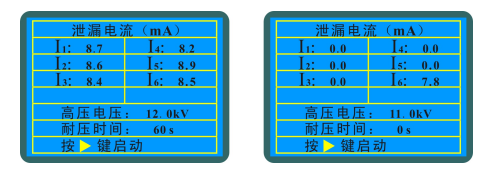

7. 在升壓的過程中報警蜂鳴器會工作發出響聲,表示此時正在升壓，請密切注視電壓值和電流值。當電壓升至設定電壓值時，升壓就會停止，此時就會自動計時，到時間后就會自動降壓。(如圖一)

8. 注意觀泄漏電流值，如有絕緣靴（手套）絕緣性能下降，此時該泄漏電流將有所指示。試驗過程中如任何一路電流指示超出被試品規定的范圍，系統就會自動切斷高壓電源，關掉電源開關找出相關原因再進行試驗。

9. 在升壓或耐壓試驗過程中，如發生短路、閃絡、擊穿等過電流時，其對應的數據將會反白顯示,并且被保持。系統將自動回零，以便下次試驗。

10. 每次做完試驗后必須關了電源開關后，再打開電源開關做試驗即可。

圖一                                   圖二

十二、使用條件

1.  環境溫度：0--40℃

2.  海拔高度：<1000M

3.  相對濕度：<85%

4.  使用場地內應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。

十三、簡要的故障排除

十四、注意事項

為了您和設備的安全，請操作人員仔細閱讀以下內容:

試驗時機殼必須可靠接地。

試驗時不允許不相干的物品堆放在設備面板上和周圍。

開機前請檢查電源電壓:交流220V±10%  50Hz。

更換保險管和配件時，請使用與本儀器相同的型號。

本儀器注意防潮、防油污。

試驗時請確認被測設備已斷電，并與其它帶電設備斷開。

十五、運輸與貯存

■  運輸

設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。

設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許最高堆碼層數為二層。

運輸設備途中，面板應朝上。

■ 貯存

設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。

設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。

十六、開箱及檢查

■ 開箱注意事項

開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。

■  檢查內容

開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務。

十七、其它

本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。

我們將期待您對本公司產品提出寶貴意見，請收到設備后，認真填寫“用戶反饋卡”及時寄回本公司。公司將對您所購買的設備建立用戶檔案，以便給您的設備提供更快更優質的服務。

如您公司地址和聯系方式變更請及時通知，以便讓我們給您提供及時的跟蹤服務。

十八、維護保養

1. 該裝置使用完畢后，應將水槽放在無染的地方。

2. 若長期不使用應該保持水槽內清潔無污染，電極桿、絕緣桿無水分。

3. 使用前應測量絕緣桿的絕緣電阻，必要時用高壓測試其耐壓值不得低于50KV。
