一、 概述

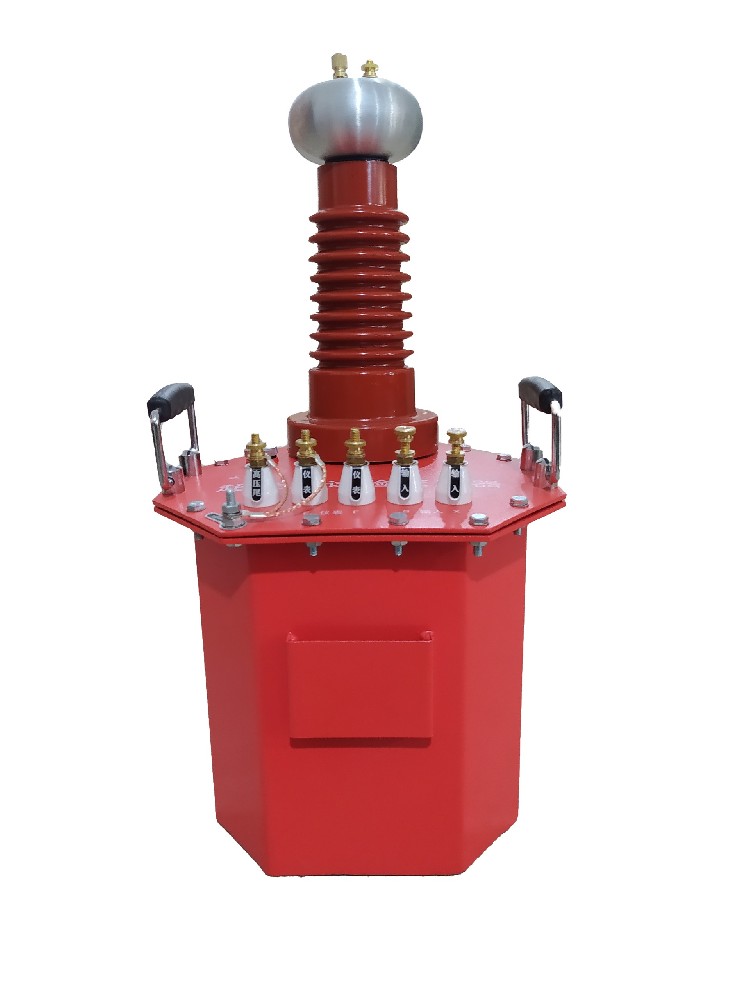

YD系列輕型油浸式試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。輕型交直流高壓試驗變壓器是在YDJ系列試驗變壓器的基礎上按照國家標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業(yè)、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

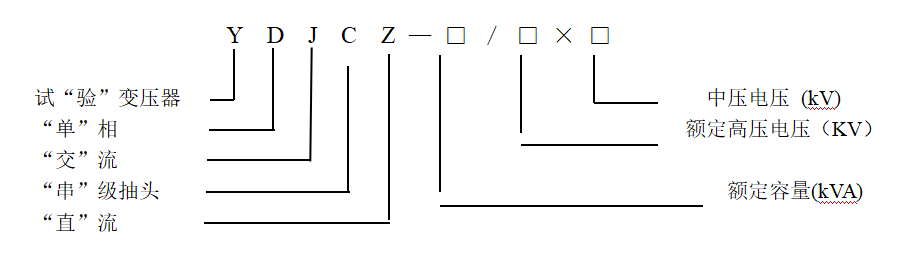

二、 產品型號含義

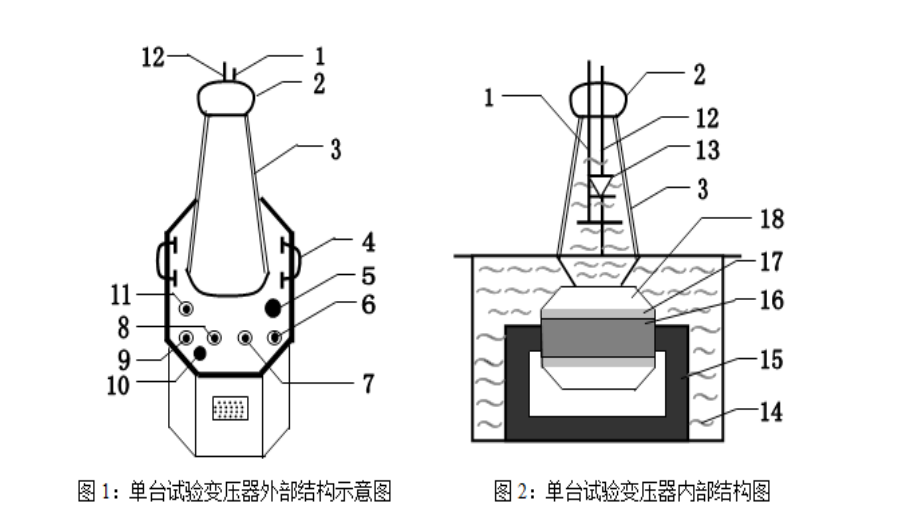

三、 產品結構

1—短路桿D      2—均壓球          3—高壓套管           4—變壓器提手

5—油閥      6、7—次壓輸入a、x    8、9—測量端子E、F   10—變壓器外殼接地端

11—高壓尾X     12—高壓輸出A     13—高壓硅堆         14—變壓器油

15—鐵芯     16—次低壓繞組          17—測量繞組         18—二次高壓繞組

YD系列輕型油浸式試驗變壓器采用單框芯式鐵芯結構。初級繞組饒在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。其外部結構圖見圖1，內部結構圖見圖2。
