一、概述

試驗變壓器（下稱試變）又稱升壓器，它是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備。用于對各種電器產品、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。

產品符合標準 DL/848.2～2004工頻耐壓試驗裝置，此標準由武漢市得福電氣有限公司參與制定。

二、結構

交流型試驗變壓器、交直流兩用輕型高壓試驗變壓器采用優質冷軋硅鋼片疊制而成。線圈為同心寶塔形多層圓筒式，低壓線圈在內，高壓線圈在外；這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。具有體積小、重量輕、外形美觀、移動方便等優點。

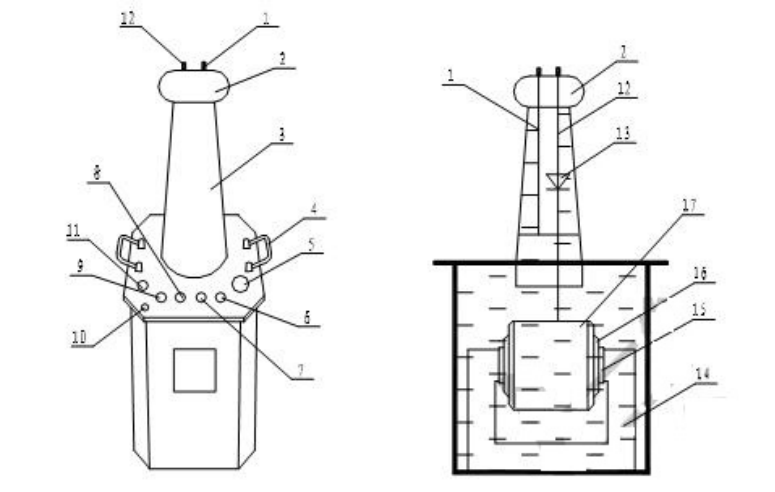

其外部結構圖見圖 1，內部結構圖見圖 2。

圖1：外部結構圖                  圖2：內部結構圖

  1-短路桿 D        2-均壓球       3-高壓套管

4-變壓器提手     5-油閥     6~7-電壓輸入a、x

   8~9-測量端子E、F   10-變壓器外殼接地端     11-高壓尾X

12-高壓輸出A     13-高壓硅堆           14-變壓器油

 15-鐵芯      16-低壓繞組           17-高壓繞組

在試驗變壓器中，a、x 為低壓輸入端子，E、F 為儀表測量端子， A、X為高壓輸出。交流系列中無高壓硅堆。

三、工作原理

用工頻AC220V（10KVA以上用380V）電源接入控制箱（臺）（為試驗變壓器配套設備，詳細資料請見控制箱（臺）使用說明書），經自耦調壓器調節0～220V/380V電壓輸入到YDJ（TDM）試驗變壓器初級繞組。根據電磁感應原理，在次級（高壓）繞組按其與初級繞組匝數之比獲得同等倍數的電壓幅值――工頻高壓。此工頻高壓經高壓硅堆整流及電容器濾波可獲得直流高壓，其中幅值是工頻高壓有效值的倍。

本系列產品分為三大類：交流型（YDJ）、交直流兩用型（TDM），同時可將帶有200V抽頭的試驗變壓器連接成串激式試驗變壓器。

四、技術參數

1.交流（YDJ）試變技術參數

注：100KVA及以上的輸入電壓可提高到3000V或者由用戶提出。

2.交直流（TDM）試變技術參數：

五、使用條件

1. 溫    度：0℃～40℃

2. 海拔高度：<1000m

3. 相對溫度：<85%

4. 工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和浸蝕性介質。
